產品詳情
HTMD500F5五軸加工中心
HTMD500F5五軸加工中心
編號 : HTMD500F5
規格 : 500F5
價格 : 1480000
品牌 : 海特數控
數量 : 10
類型 : 搖籃式
材質 : HT300#
顏色 : 多彩可選
型號 : HTMD500F5
商城價 :
1480000.00
產品詳情

七星彩走势图连线坐标 www.bmujzz.com.cn HTMDF-500.jpg

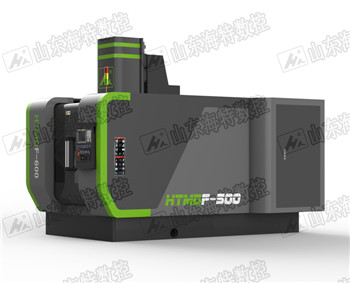

HTMDF-500 五軸加工中心

型號:HTMDF-500

品牌:山東海特數控機床

規格:五軸加工中心

標準配置:

國產絕對值操作系統

1、臺灣主軸                    11、加工中心專用高功率冷卻泵

2、臺灣絲杠                    12、手持氣槍

3、硬軌:Y4軌,滑動面帖塑  13、XYZ三軸護罩

4、線軌:臺灣德國滾柱直線導軌  14、工件冷卻兩水一氣

5、日本德國軸承                15、三色警示燈

6、臺灣刀庫                    16、剛性攻絲

7、電器原件:法國施耐德        17、地基螺絲及墊塊

8、氣動元件:臺灣亞德客        18、操作機維護使用手冊

9、電器箱冷熱交換器            19、RA232、CFUSB接口

10、自動潤滑油泵               20、立體封閉式防護

          主要參數:

類型

單位

HTMDF-500

X軸行程

mm

600

Y軸行程

mm

600

Z軸行程

mm

650

主軸端面至工作臺上平面距離

mm

670

主軸中心線到主柱正面導軌距離

mm

475

Z軸切削速度

mm/min

1~6000

工作臺規格

mm

500

最大載重

kg

400

T型槽(槽數×槽寬×槽距)

mm

14

X、Y、Z快速移動速度

m/min

24/24/20

主軸轉速范圍

r/min

50~18000

主軸錐孔


HSKA63

盤式/鏈式刀庫


圓盤式24

最大刀具直徑

mm

滿刀?80

最大刀具長度

mm

250

最大刀具重量

kg

7

電主軸

kw

31

X、Y、Z軸伺服電機

Nm  kw

27     4.29

控制系統


西門子840DSL

定位精度

mm

500/±0.0075

重復定位精度

mm

500/±0.005

氣源壓力

MPa

0.8

伺服電機???/span>


18

雙軸電機???/span>


18

光柵尺接口


SMC20

電氣容量

kw

45

機床輪廓尺寸(L×W×H

mm

2200×4600×2650

機床重量

kg

12500

五軸(A/B軸)


BRCTM-500

盤面直徑

mm

500

T型槽寬

mm

18

角度傾斜范圍

mm

±110

加緊系統


液壓

瞬間加緊

NM

2500

連續加緊S1

NM

620

峰值加緊S6

NM

1160

最大轉速

r/min

100

定位精度

sec

±5

水平負載

kg

800

五軸凈重

kg

860
